1、重型模具貨架簡介
重型模具貨架是一款主要存放各種模具物品的模具架。
模具貨架是貨架的一種，簡稱：模具架。主要存放各種模具物品，根據層載能力要求分為輕型模具貨架和重型模具貨架。貨架頂部可配置移動葫蘆車，以方便模具的起吊。
輕型(xing)模具貨(huo)架(jia)采用100×50mmC型(xing)鋼作為專用立(li)(li)柱(zhu)(zhu)，立(li)(li)柱(zhu)(zhu)由Q235帶鋼經軋機一次性軋制而成。 重型(xing)模具貨(huo)架(jia)采用重型(xing)貨(huo)架(jia)做為整體框架(jia)，在(zai)貨(huo)架(jia)柱(zhu)(zhu)片上安裝(zhuang)導向軌、抽(chou)屜盤。一般立(li)(li)柱(zhu)(zhu)需用不低于(yu)90×70立(li)(li)柱(zhu)(zhu)。

2、重型模具貨架生產工藝
模具貨架由立柱加拉桿組成柱片，將導向槽安裝于柱片之上，上下用橫梁連接固定，接著將抽屜盤安裝于導向槽內，上好限位銷和導向軌，最后鋪設頂板。如廠房內無行吊，還可在貨架立柱之上架設天軌和天車，并可安裝手動或電動葫蘆，天軌采用不低于100×50抱焊橫梁。 　整體部件做好黑胚后經拋丸除油、除銹，噴塑最后一道表面處理工藝，完成后便可包裝發貨。
1、組合裝配、主要由柱片、導向槽、抽屜層、拉桿、定位銷等，采用螺栓連接，結構穩定，安全可靠，一般成排使用。
2、抽屜盤主要由滑軌、抽屜盤組成。抽屜盤由矩管加折彎件焊接而成的框架和鋼板組成，每條滑軌由兩個軸承前后上下固定，可以在導向槽內隨意滾動，阻力小，可以輕松拉出抽屜。
3、模具貨架的抽屜盤出于安全考慮，設計了定位銷和限位銷，以保證抽屜盤在抽出時保證安全。
4、輕型模具貨架層載在200～800kg/層。重型抽屜式貨架層載在：800～1500kg/層。
5、模具貨架占地少、層重大、分類詳細、操作簡單。
6、模具貨架還可以在貨位式貨架的橫梁上做抽屜盤，成本跟節約，結構更穩固。
規格：L3100*D600*H2000mm(3格*4層=12抽板) 無限長
承重：800-1000kg/每抽屜板，整體承重可達到9.6-12t
材質：立柱采用10#槽鋼；拉桿采為40*40方通；抽板底架采用50*50角鐵；面板為厚2.5mm鋼板；滑槽采用4mm鋼板折槽；軸承采用進口6404型拉出：抽屜板可拉出65%
顏色：環保綠(默認)
備注：標準承重型(xing)模具架長(chang)度不是只(zhi)(zhi)能做(zuo)到3100mm，只(zhi)(zhi)是一(yi)般(ban)做(zuo)成3格(L3100mm)為一(yi)組模具架，實際(ji)使(shi)用中可(ke)以做(zuo)到任(ren)意長(chang)度，這(zhe)個(ge)過(guo)程勿需加多人工、材料或是工藝，只(zhi)(zhi)是簡單的把做(zuo)好的立柱(zhu)一(yi)個(ge)接一(yi)個(ge)的排列連接起來即可(ke)。

3、重型模具貨架特點

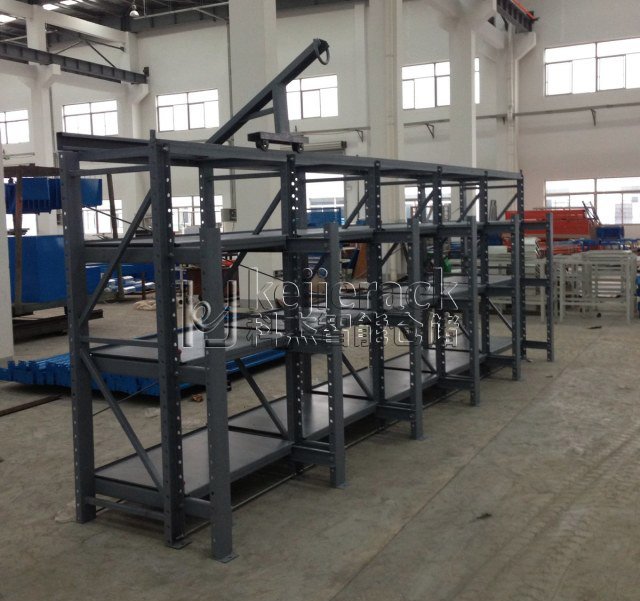

三格四層標準抽屜式模具架；規格；高H2000*深D615*長L3100MM 每格長888
1、每塊抽屜板可承重800-1000KG
2、天車(行車)承重800-1000KG
3、抽屜板可拉出65%
4、安全可靠附加保險裝置
5、操作輕便采用軸承組合，滑動平衡并附獨立吊模裝置
6、節省場地，占地面積積為1.8平方米，可存放幾十套中小型模具
7、結構簡單，由多種組合部件組裝而成，便于拆卸、運輸和組裝
重型抽屜式模具架每格每層承載2-3噸規格：高度H2100*W1205*L1100 長度 無限度
1.重型抽屜式模具架規格可以按照客戶要求訂做。
2.重型抽屜式模具架產品特征同上
3.技術參數：立柱采用10#槽鋼，立柱斜杠為25*25方通
4.抽屜板支架采用40*80扁通，抽屜面板采用2.5MM鋼板
5.滑槽為6MM鋼板折彎而成
6.軸承為6404#
7.顏色客戶自定
