料箱庫項(xiang)目AS/RS高位貨(huo)架技術

一、委(wei)托內容

1. 單元貨(huo)物最大外形尺寸(cun)（含(han)料(liao)箱）：L600（mm）*W400（mm）*H140/300（mm）；

2. 單元貨物(wu)最(zui)大重量（含料箱）：50kg；

3. 單元貨位(wei)(wei)貨格(ge)承(cheng)受(shou)額定載荷(he)（含料箱(xiang)）：100kg（2貨位(wei)(wei)）；

4. 單(dan)元貨位貨格(ge)尺寸：L670（凈長(chang)）×D900×H250mm

5. 貨架總高(gao)H=3400mm（不含墊(dian)梁高(gao)度100mm，以(yi)最終會簽圖(tu)為準）；

6. 雙深位貨(huo)架第一(yi)深位一(yi)層(ceng)取貨(huo)高度為550mm，（從靠近(jin)巷道一(yi)側數起）,以(yi)最終(zhong)會簽圖為準；

7. 貨架規模：8排×100列×9層=7200貨位(wei)，其(qi)中高貨位(wei)為(wei)800個(ge)（2個(ge)巷道）；

8. 立柱型號：立柱采(cai)用55W,截面尺寸為5557系列，厚度為(wei)2.0mm，Q235；

9.牛腿采(cai)用折彎型材，截面尺寸為900*90*90系(xi)列，厚度為3.0mm；

10.貨(huo)架橫梁，40*40*1.5方通。

11.貨架(jia)外側需(xu)安裝防護網，防護高度為H=1200mm，鋼(gang)絲(si)網(wang)結構，網(wang)孔大小為40*40mm，鋼(gang)絲(si)直徑大小2.0mm，  材(cai)質Q235。以最終會簽圖(tu)為準(zhun)；

12.天軌型號：角鋼(gang)80×80×6mm；

13.地軌型號：H型軌100*100*6.8；地軌墊10mm黑色橡膠塊，地軌兩端含機械阻擋器，最終以會簽圖為準。

14.貨架(jia)地(di)腳(jiao)及地(di)軌采(cai)用地腳螺栓同(tong)地面連(lian)接(jie)；

二、設計依(yi)據

1. 圖紙依據：甲方(fang)提(ti)供的自動化立體倉庫方(fang)案(an)圖

2. 標準：  CECS23：90      鋼貨架結構設(she)計規范

           JB/T9018-99     有軌巷道式高層貨(huo)架倉庫設計規范(fan)

           JB/T11270-2011  立(li)體倉庫組合式鋼結構貨(huo)架(jia)技(ji)術條件

           GB50011-2001    ;中國抗震設計(ji)規范

3. 抗震(zhen)設(she)防烈度為(wei)(wei)6度，設(she)計(ji)基(ji)本(ben)地震(zhen)加速度值(zhi)0.05g，設(she)計(ji)地震(zhen)分組(zu)為(wei)(wei)第一組(zu)。

三、貨架要求

1. 貨架橫梁滿(man)載荷下應滿(man)足(zu)以下條件。

   不(bu)允許存(cun)在預應力；

   不允許(xu)存在殘余變形；

2. 貨架(jia)材料采(cai)用國內鋼廠產品，其主(zhu)要材料材質采(cai)用 Q235。

3. 標準件除(chu)地(di)腳螺栓(shuan)和鎖(suo)緊螺母外均采用8.8級。

4. 顏(yan)色(se)如下：待定

四、貨架的制造工藝

1. 部件焊縫表面焊接均勻,不得(de)有裂紋、夾渣、焊瘤、燒(shao)穿、弧坑(keng)和(he)針狀氣孔等(deng)缺陷。

2. 對(dui)按(an)焊(han)(han)縫和貼角(jiao)焊(han)(han)縫的外(wai)形尺(chi)寸極限誤(wu)差應符合GBJ205中有關規定(ding)。

3. 貨架表面(mian)經脫脂—磷化－水洗－烘干－靜電噴塑，涂(tu)料采用熱固環(huan)氧樹脂（粉狀），涂(tu)層平均(jun)厚(hou)度60μm，其質(zhi)量均(jun)按GB6807-86標準，保證涂(tu)層表面(mian)豐(feng)滿平滑，無色差，不允許出(chu)現縮孔包花等現象。

五(wu)、貨(huo)架的加工精度(du)

1. 立柱(zhu)片(pian)(pian)各橫梁連接孔(kong)距(ju)誤差±0.25mm, 立柱(zhu)片(pian)(pian)全長連接孔(kong)之間累積(ji)誤差±3mm。

2. 立柱片彎(wan)曲誤差小于(yu)L/1000且(qie)小于15mm。

3. 立柱(zhu)片全高(gao)極限偏差±2mm。

4. 柱片寬度極限偏差(cha)±2mm。

5. 立(li)柱制造長度(du)偏(pian)差±2mm。

6. 橫梁長度極限(xian)偏(pian)差 ±1mm。

7. 橫梁彎曲(qu)度≤L/1000 且≤3mm。

六、貨架(jia)的安裝精度

1. 同層橫(heng)梁高度偏(pian)差(cha)±5mm。

2. 同層橫梁(liang)靠堆垛(duo)機一側(ce)的(de)高度應不低于(yu)另一側(ce)，其高差≤-2~+4mm。

3. 立柱與安(an)裝地面垂直(zhi)偏(pian)差≤L/1000mm，且≤15mm。

4. 相鄰貨架片立柱底部中心距極限偏差(cha)±2mm。

5. 同一巷道同列貨架片錯(cuo)位應≤5mm。

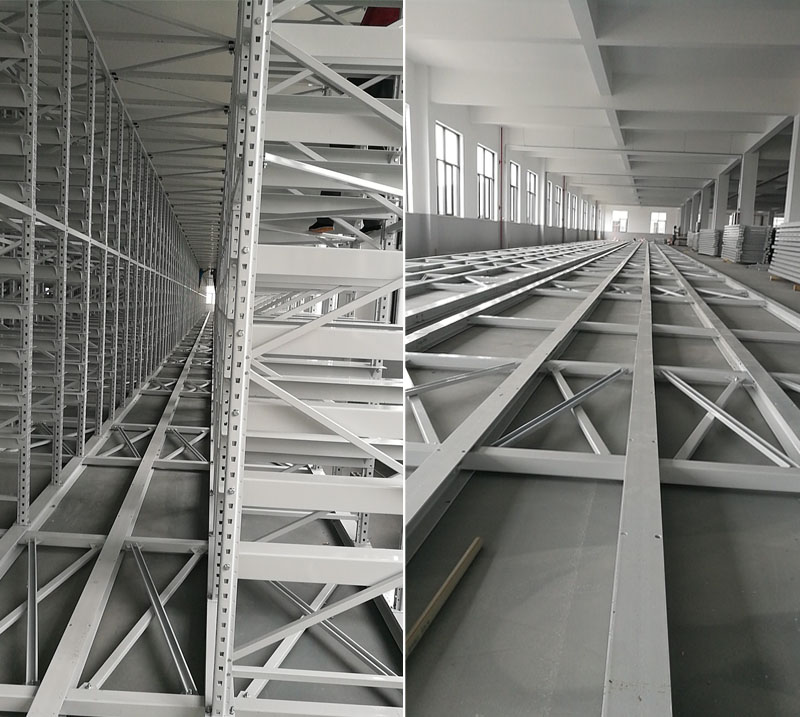

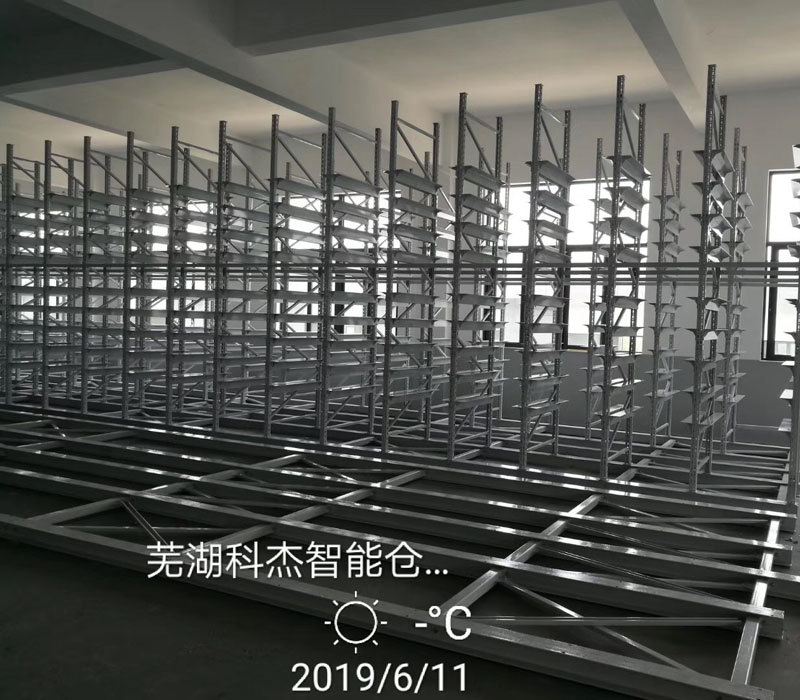

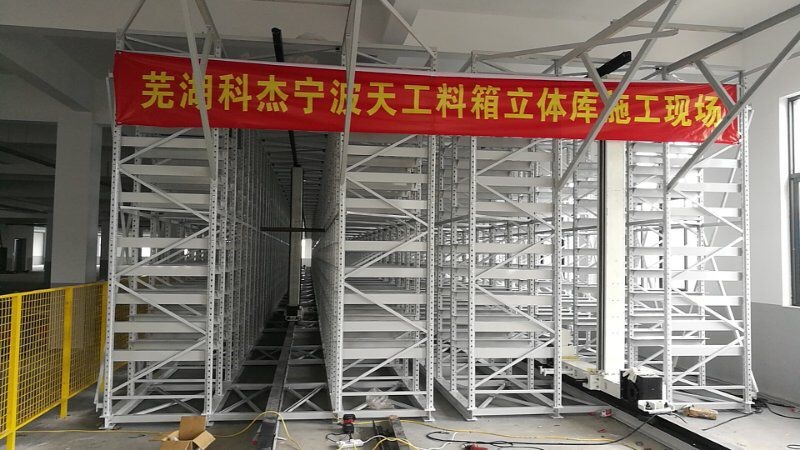

七(qi)、現場圖片
